前回のIPv6(IPoE)対応「WatchGuard Firebox IPv6 光(IPoE) 対応」の次は、FIrebox配下のネットワークをIPv6のDHCP対応(DHCPv6)にします。
まだまだIPv6に対応したWebサイトが少ないですが、一足先に勉強も兼ねて設定してみます。
私も勉強中なので、間違っているところがあるかも知れませんがご容赦願います。
本手順では、「ひかり電話」を加入している場合(PR-440MI等)を想定した環境について手順を記載しています。
■前提条件
・IPv6に対応したプロバイダに加入していること
・ひかり電話を契約している、または契約する予定であること
★まだIPv6対応のプロバイダにご加入していない方は、まずはこちらからご加入してください。
■IPv6 DHCP(DHCPv6)を使ったネットワーク構成図
本手順でご紹介する設定内容は以下のネットワーク構成を元に設定しています。
■IPv6 プレフィックスの確認
Firebox配下の機器にIPv6アドレスを配布する際に使用する「プレフィックス」を確認します。
1.ブラウザを起動し、ひかりルーターの管理画面にログインします。
=>例：ルーターのアドレスを192.168.2.1として以降の説明を記載します。
2.ログイン後に左ペインの「情報」-「DHCPv6サーバー払い出し状況」を選択し、「IPv6プレフィックス」のアドレスをメモに控えます。
=>例：240b:1234:5678:9000:: / 60
■FireboxにIPv6 DHCPを設定する
Fireboxの信頼済みネットワーク(ローカルネットワークや、自宅、オフィスのネットワーク)にIPv6 DHCPサーバーの設定を実施します。
1.Windowsのスタートメニューを開き、「WatchGuard System Manager」を起動します。
2.WSMの「デバイスに接続」をクリックします。
3.Fireboxの「IPアドレス」と、「status」ユーザーのパスワードを入力し、【Login】をクリックします。
4.「Policy Manager」をクリックします。
5.Policy Managerの「ネットワーク」-「構成」をクリックします。

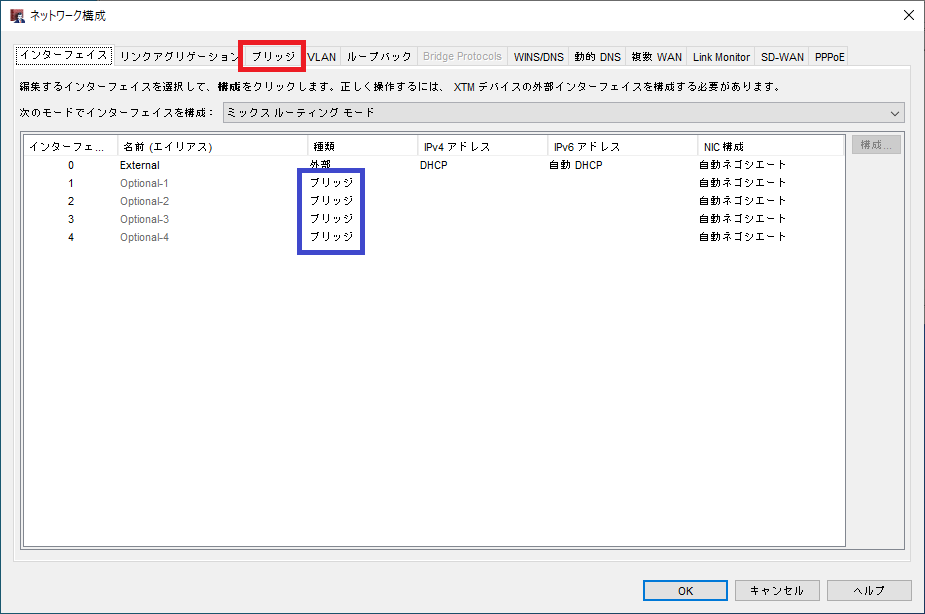

6.「ブリッジ」タブをクリックします。
=>例：本手順では信頼済みネットワークすべてを通常のSwitchとして利用していますので、インターフェース番号1〜4はブリッジ設定(同じネットワーク)となっています。
よって、「ブリッジ」タブをからIPv6 DHCPの設定を行います。
ブリッジ設定ではない場合は、他のインターフェース種別でも設定内容は同じですので、適宜読み替えてください。

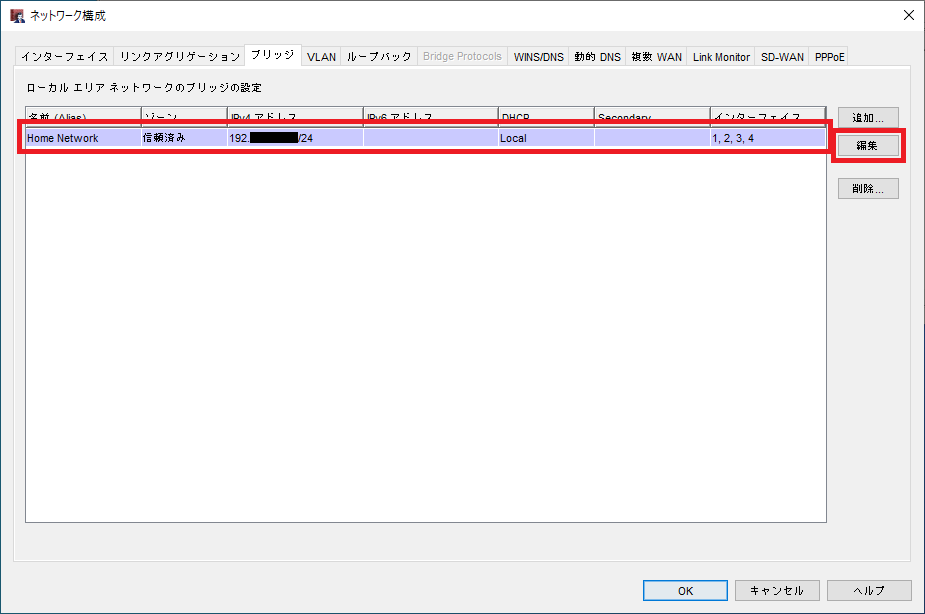

7.IPv6 DHCPを設定する「ブリッジ」を選択し、【編集】ボタンをクリックします。

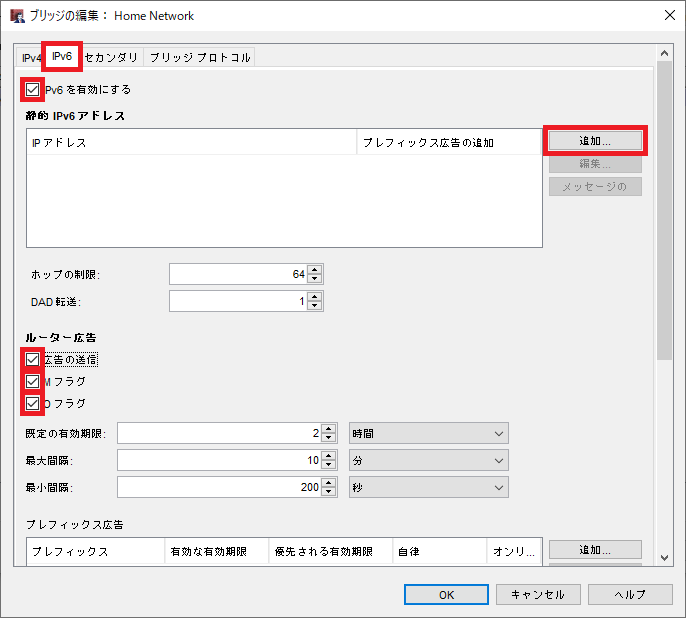

8.「IPv6」タブを選択し、以下の項目にチェックを付けます。その後、【追加】ボタンをクリックします。
=>IPv6を有効にする
=>広告の送信 (Firebox配下の機器にルーター広告を送信する)
=>Mフラグ (Firebox配下の機器にDHCPv6を使って自身のIPv6アドレスを設定する)
=>Oフラグ (Firebox配下の機器にDHCPv6を使ってIPv6アドレス以外の情報を設定する)
※ルーター広告(RA: Router Advertisement) ルーターが配下の機器にIPv6アドレスなどを通知する仕組み。

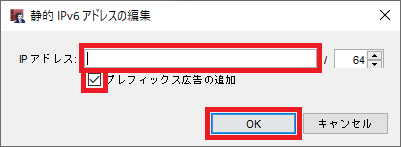

9.手順「IPv6プレフィックスの確認」でメモを取ったプレフィックスに「1」を追加したアドレスを内部アドレスとして入力します。その後、「プレフィックス広告の追加」にチェックを付けて【OK】ボタンをクリックします。
=>例：
メモを取ったプレフィックス： 240b:1234:5678:9000:: / 60
内部アドレス用のプレフィックス： 240b:1234:5678:9001:: / 64

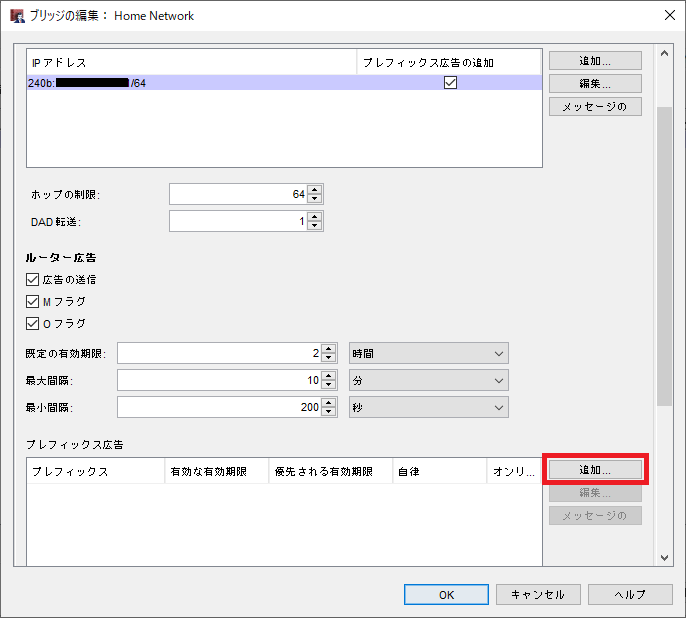

10.ブリッジ設定画面を下にスクロールし、「プレフィックス広告」の【追加】ボタンをクリックします。

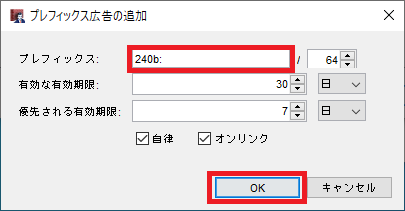

11.手順9で入力した内部アドレス用プレフィックスを入力し、【OK】ボタンをクリックします。
=>例：240b:1234:5678:9001:: / 64
12.「DHCP」設定リストボックスから「DHCPサーバーを使用する」を選択し、【構成】ボタンをクリックします。

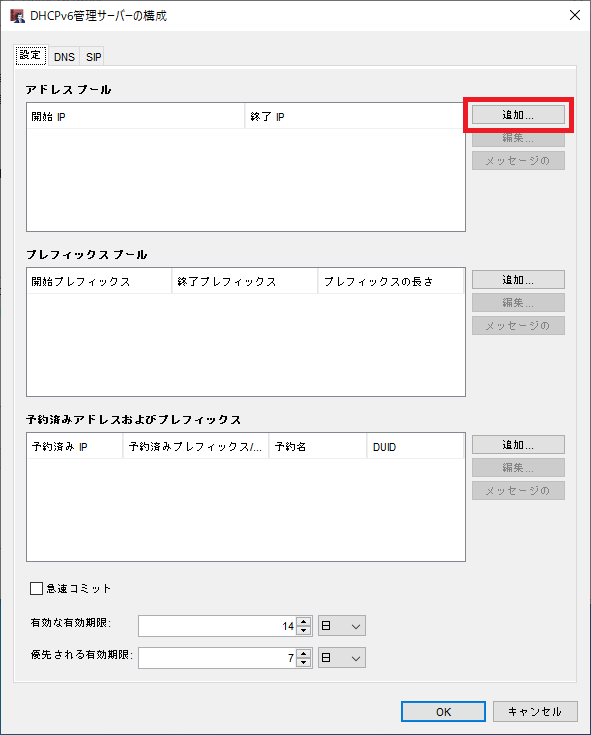

13.【追加】ボタンをクリックします。

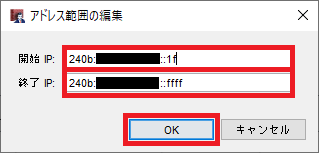

14.手順9で入力した内部アドレス用プレフィックスと、DHCPv6で配布したいIPv6アドレスの範囲を入力し、【OK】ボタンをクリックします。
=>例：以下の例では、16から65535までのアドレス範囲をDHCPv6で配布できます。
240b:1234:5678:9001::1f → 16進数なのでIPv4アドレスで表すと、「16」です。
240b:1234:5678:9001::ffff → 16進数なのでIPv4アドレスで表すと、「65535」です。
15.「DNS」タブを選択します。その後、IPv6で利用するDNSサーバーアドレスを入力し、【追加】ボタンをクリックします。
すべてのDNSサーバーアドレスを入力したら、【OK】ボタンをクリックします。
=>例：googleのIPv6用DNSアドレスを入力しています。
優先DNSサーバー： 2001:4860:4860::8888
代替DNSサーバー： 2001:4860:4860::8844

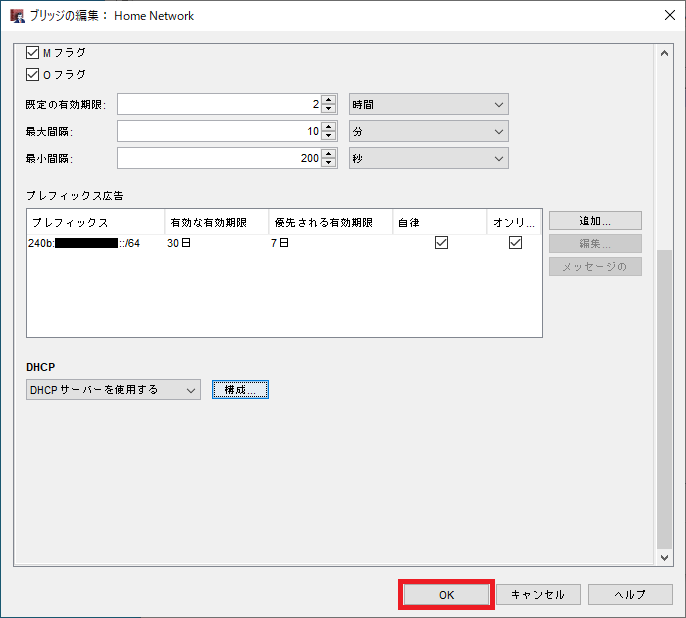

16.【OK】ボタンをクリックします。

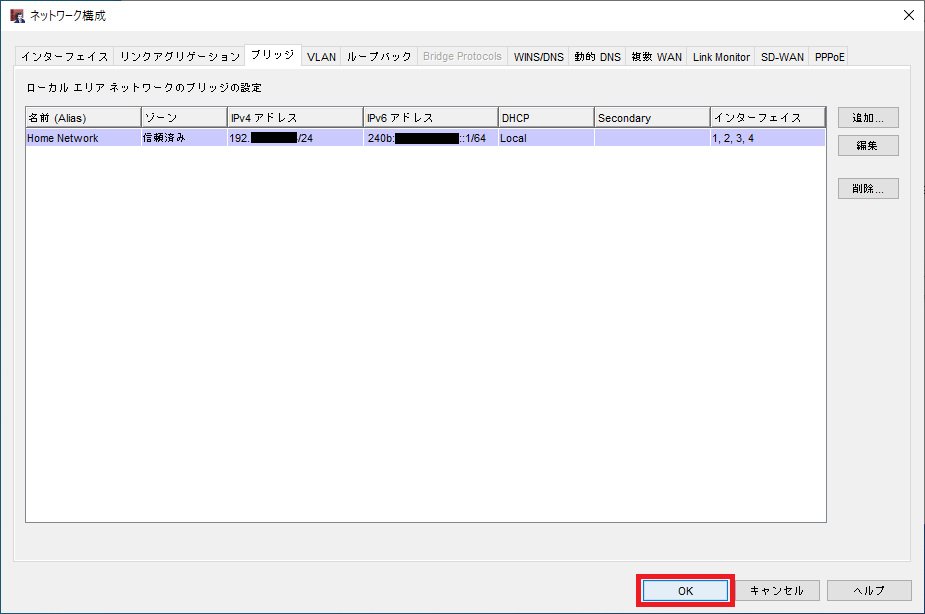

17.【OK】ボタンをクリックします。
18.「Fireboxに保存する」をクリックします。
19.管理者のパスワードを入力し、【OK】ボタンをクリックします。
20.変更した設定ファイルの保存先を指定し、【保存】ボタンをクリックします。
21.保存するファイル名が同じだった場合は、以下のダイアログが表示しますので【はい】ボタンをクリックします。
22.すべての設定が保存された場合は、以下の確認ダイアログが表示しますので【OK】ボタンをクリックします。

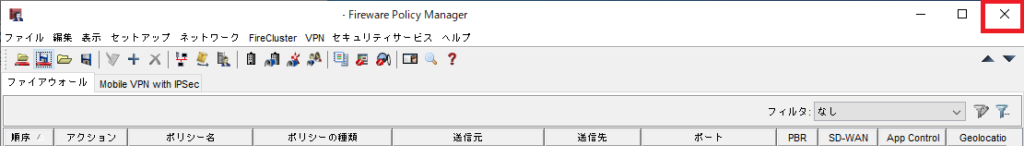

23.Policy Managerを閉じます。
